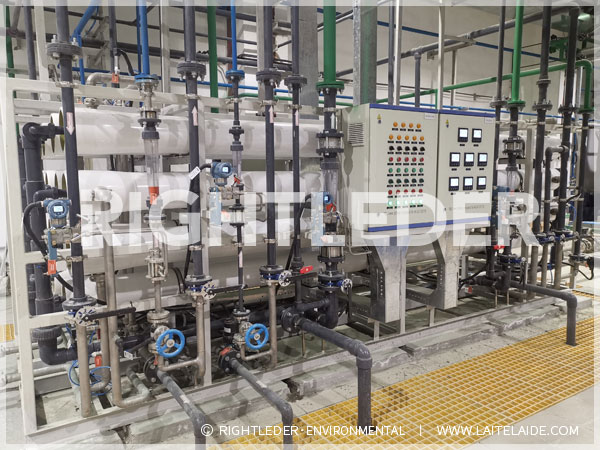

集成電路制造過程中對水質的要求非常嚴格，因?yàn)槟呐率呛芪⑿〉碾s質都可能導致芯片性能下降或生產失敗。因此，超純水是集成電路制造業不可或缺的原料之一。反滲透(RO)膜元件作為超純水設備不可或缺的重要組成部分，在解決集成電路(IC)用水標準方面扮演著至關重要的角色。本文將重點為大家介紹反滲透膜在集成電路用水中的關鍵作用。

　　反滲透技術在集成電路用水處理中的應用

　　去除雜質：反滲透膜能夠有效去除水中的溶解鹽類、有機物、膠體、細菌、病毒以及部分溶解氣體等雜質。其工作原理基于半透膜的選擇透過性，允許水分子通過而阻擋絕大多數溶解物質，從而達到高度凈化水質的目的。

　　預處理與后處理結合：為了達到集成電路用水的高標準，反滲透通常作為整個水處理系統的一部分，前面可能包括多介質過濾、活性炭吸附等預處理步驟以去除大顆粒雜質和有機物，之后結合EDI技術與拋光混床技術，進一步提升水質，確保水中離子含量低，電阻率高。

　　符合嚴格的水質要求：集成電路制造業對水質的要求通常遵循如美國電子工業協會(EIA)/國際半導體設備和材料組織(SEMI)制定的標準，如SEMICONDUCTOR ULTRA PURE WATER(SUPW)標準。反滲透膜處理后的水能夠滿足這些標準中關于導電率、顆粒物含量、有機物含量、微生物控制等嚴苛要求。

　　能效與環保：相較于傳統的脫鹽方法，如多級蒸餾，反滲透技術具有更高的能效比，減少了能源消耗和碳排放，更加環保。這對于追求可持續發展的集成電路產業而言尤為重要。

　　綜上所述，反滲透膜元件是實現集成電路用水高標準的關鍵技術之一，它通過高效去除水中的各種雜質，為集成電路制造提供必要的超純水，保障了芯片生產的質量和可靠性，同時也符合現代半導體行業對環境友好和能效提升的需求。隨著技術的不斷進步，反滲透膜技術在這一領域的應用也將更加廣泛和高效。
